mechanism drawing

定义：用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的技术。

学科：机械工程

相关名词：零件图 装配图

【延伸阅读】

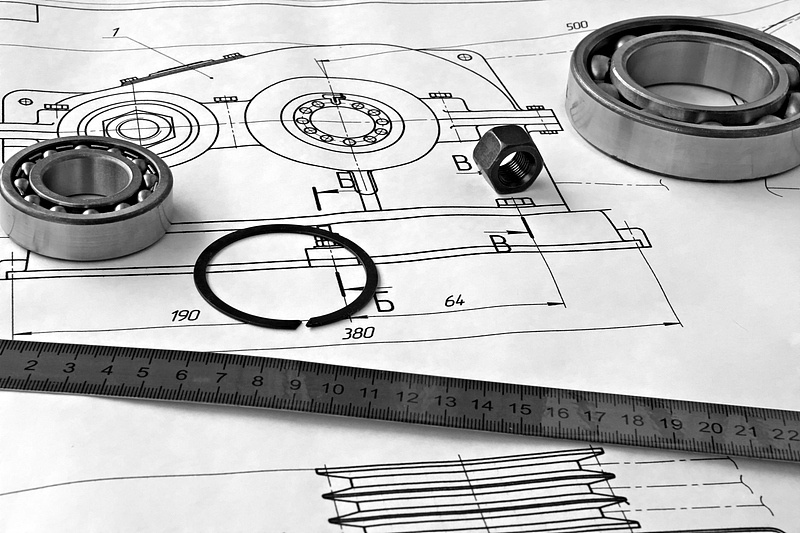

机械制图是用图样准确表示机械产品的形状、尺寸、结构和技术要求的专门技术，也是一门学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件。

机械制图是连接设计、制造、检验和维护的关键桥梁，其标准化、精确化和可视化的特点，使其成为现代工业不可或缺的工具。

早在北宋时期，苏颂的《新仪象法要》中详尽绘制的水运仪象台插图不仅展现了天文仪器的精巧构造，更开创了用图像辅助文字说明的技术写作范式。至明代，宋应星的《天工开物》以生动的版画形式记录了农耕、纺织、冶铸等领域的生产工具。1795年，法国数学家加斯帕尔·蒙日提出画法几何理论，并于1799年通过著作《画法几何》系统阐述了“画法几何”理论体系，首次将空间几何关系转化为精确的二维投影规则，为现代工程制图奠定了数学基础。蒙日不仅确立了主视图、俯视图、侧视图的标准配置，更发展出包括剖面图、辅助视图在内的完整表达体系，使技术图纸成为通用工程语言。

机械制图中的图形是按照正投影原理绘制的，也就是将物体向投影面垂直投射所得到的图形。常用视图包括主视图、俯视图、左视图以及断面图。视图主要用于表现机件的外部轮廓，不可见的内部结构用虚线表示。

为了提高绘图效率，对于某些复杂结构，允许采用简化画法。例如，螺纹、齿轮、花键和弹簧等标准件。

图样分为零件图和装配图两种，通常按比例绘制。尺寸标注采用尺寸线、尺寸界线和箭头指示测量范围，并用数字标明具体数值。机械制图默认以毫米为单位。

传统的制图工具有绘图板、丁字尺、三角板、圆规、铅笔等。到了20世纪后期，计算机辅助设计（CAD）技术兴起，人们可以通过编程或绘图软件生成图样，机械制图走向了数字化。

（延伸阅读作者：中国科学技术大学出版社编审 孔庆勇）
